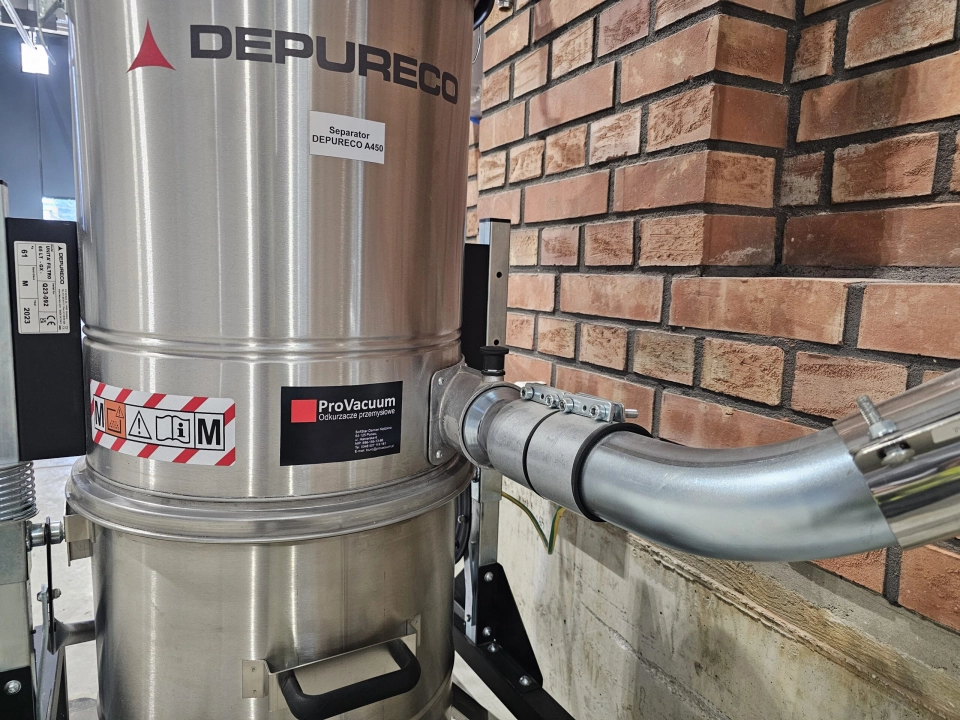

Systemy transportu pneumatycznego stanowią istotny element infrastruktury przemysłowej w zakładach produkcyjnych, gdzie istnieje potrzeba przemieszczania materiałów sypkich, proszków, granulatów lub odpadów poprodukcyjnych. Choć technologia ta oferuje wiele korzyści, takich jak hermetyczność, elastyczność czy możliwość integracji z automatyką, jej skuteczność w dużej mierze zależy od prawidłowo przeprowadzonego projektu. Błędy popełnione na etapie projektowania mogą skutkować spadkiem wydajności, zwiększonym zużyciem energii, a nawet poważnymi awariami i zagrożeniem bezpieczeństwa. Poniżej przedstawiono pięć najczęściej spotykanych błędów projektowych, których należy unikać.
Niewłaściwy dobór systemu – ssący vs tłoczący
Jednym z fundamentalnych błędów popełnianych przy projektowaniu instalacji transportu pneumatycznego jest błędne określenie, czy w danej aplikacji należy zastosować system ssący (oparty na podciśnieniu), czy tłoczący (wykorzystujący nadciśnienie). Dobór ten powinien uwzględniać nie tylko odległość transportu, ale także rodzaj materiału i wymagania środowiskowe. Systemy ssące sprawdzają się najlepiej w przypadku transportu materiałów wrażliwych na zanieczyszczenia lub łatwo pylistych, takich jak proszki spożywcze lub farmaceutyczne. Z kolei systemy tłoczące lepiej radzą sobie z materiałami ciężkimi i transportem na długie odcinki. Błędne przypisanie typu systemu do konkretnej aplikacji może prowadzić do niestabilności przepływu, nadmiernego zużycia pomp lub niskiej efektywności przesyłu.
Nieuwzględnienie charakterystyki materiału
Kolejnym krytycznym błędem jest nieuwzględnienie parametrów fizykochemicznych transportowanego medium. Właściwości takie jak gęstość nasypowa, wilgotność, granulacja, ścieralność, lepkość czy skłonność do zbrylania mają ogromny wpływ na zachowanie materiału w strumieniu powietrza. Projektowanie instalacji bez wcześniejszej analizy charakterystyki materiału skutkuje nieprawidłowym doborem prędkości transportu, separacji, filtracji oraz zbyt wysokimi stratami ciśnienia. W efekcie dochodzi do osadzania się materiału w rurach, powstawania zatorów lub zużycia kluczowych elementów instalacji. W przypadku materiałów higroskopijnych szczególne znaczenie ma również wilgotność powietrza transportowego, co wymaga odpowiedniego przygotowania medium i zabezpieczeń antykondensacyjnych.
Nieprawidłowy dobór średnicy i trasy rurociągów
Zbyt mała średnica rurociągu może doprowadzić do nadmiernego wzrostu prędkości powietrza, co skutkuje erozją ścian przewodów oraz zużyciem energii. Z kolei przewymiarowanie przekroju może spowodować zbyt niską prędkość przepływu, prowadząc do osiadania materiału i tworzenia warstw osadu. Oba przypadki skutkują awariami i spadkiem efektywności całego systemu. Często spotykanym błędem jest także nieprawidłowe zaplanowanie trasy rurociągów, np. nadmiar ostrych łuków, nieuzasadnione zmiany kierunku lub duże różnice wysokości. Takie rozwiązania powodują dodatkowe straty ciśnienia, które muszą być kompensowane przez przewymiarowane agregaty, co przekłada się na wyższe zużycie energii i koszty eksploatacyjne. Optymalizacja trasy i średnicy przewodów powinna być zawsze poprzedzona obliczeniami przepływów i strat dynamicznych.
Brak uwzględnienia czyszczenia i konserwacji
Jednym z częściej pomijanych aspektów podczas projektowania instalacji transportu pneumatycznego jest zapewnienie odpowiedniego dostępu do elementów wymagających okresowego czyszczenia, inspekcji lub serwisu. Instalacje projektowane wyłącznie pod kątem przepustowości i wydajności często nie uwzględniają punktów rewizyjnych, otworów czyszczących czy systemów automatycznego mycia (CIP – Clean-In-Place). Brak możliwości łatwego czyszczenia wnętrza rurociągów skutkuje gromadzeniem się resztek materiału, co może prowadzić do kontaminacji, zwłaszcza w przypadku produkcji żywności lub farmaceutyków. Dodatkowo, materiał zalegający w instalacji może być źródłem degradacji produktu lub miejscem powstawania ognisk mikrobiologicznych. W systemach przemysłowych czyszczenie powinno być szybkie, skuteczne i możliwe do przeprowadzenia bez demontażu instalacji.
Pominięcie analizy ryzyka wybuchowego
Transport wielu materiałów sypkich, takich jak mąka, cukier, proszki metali czy pyły węglowe, wiąże się z ryzykiem powstania atmosfery wybuchowej. Niestety, pominięcie analizy ATEX lub nieprawidłowe sklasyfikowanie stref zagrożenia wybuchem jest nadal jednym z najpoważniejszych błędów projektowych. Instalacje transportowe pracujące w takich warunkach muszą być zaprojektowane zgodnie z Dyrektywą ATEX 2014/34/UE, a wszystkie komponenty – od pomp, przez rury, po filtry – muszą posiadać odpowiednie certyfikaty. Kluczowe znaczenie mają również systemy uziemienia, zastosowanie elementów antystatycznych oraz systemy detekcji i odprowadzania ładunków elektrostatycznych. Brak zgodności z wymogami może nie tylko skutkować nieodebraniem instalacji przez służby techniczne, ale przede wszystkim stwarza realne zagrożenie dla zdrowia i życia pracowników.
Projektowanie systemów transportu pneumatycznego wymaga znacznie więcej niż tylko dobrania pompy i średnicy rurociągu. Jest to złożony proces, który powinien uwzględniać właściwości transportowanego materiału, wymagania procesowe, ograniczenia przestrzenne oraz aspekty bezpieczeństwa. Unikanie opisanych powyżej błędów nie tylko zwiększa niezawodność systemu, ale również pozwala na osiągnięcie optymalnej wydajności i długoterminowej opłacalności inwestycji. Projektowanie instalacji powinno być zawsze poprzedzone szczegółową analizą techniczną oraz przeprowadzone przez zespół posiadający doświadczenie w konkretnej branży i aplikacji.
